Système d'injection de carburant Common Rail : Dépannage des pannes — Un guide professionnel pour les ateliers diesel (2026)

Si vous avez déjà vu un diesel revenir pour la troisième fois dans votre atelier avec la même plainte de ralenti instable — après deux jeux d’injecteurs et un filtre à carburant —, vous comprenez déjà pourquoi le diagnostic common rail diffère de la plupart des travaux de réparation. Le symptôme est visible. La cause est souvent systémique. Contamination, dérive du contrôle de pression, restriction du circuit de retour et dommages en cascade des composants peuvent tous produire des problèmes de conduite identiques. Sans une approche diagnostique structurée et les bons outils de réparation d’injecteurs common rail, chaque retour répété est une perte : heures de main‑d’œuvre perdues, marge réduite et confiance client entamée.

Ce guide propose aux ateliers diesel un cadre pratique, étape par étape, pour diagnostiquer les pannes du système d’injection common rail — de la première plainte jusqu’à la vérification après réparation — et explique quels choix d’outillage font la différence entre une réparation réussie dès le premier passage et un retour sous garantie.

Dans ce guide, vous apprendrez :

• Comment le système common rail fonctionne et pourquoi il tombe en panne de cette manière

• Où les pannes trouvent le plus souvent leur origine dans l’ensemble du système

• Comment adapter l’outillage de diagnostic et de réparation à vos types de pannes les plus fréquents

• Un flux de travail pratique, étape par étape, pour le diagnostic en atelier

• Les bonnes pratiques post‑réparation qui évitent les pannes répétées

Qu’est‑ce qu’un système d’injection common rail

Unsystème d’injection common railstocke le carburant à très haute pression — généralement entre 1 600 et 2 500 bars sur les systèmes modernes — dans une rampe d’accumulation commune et utilise des injecteurs à commande électronique pour délivrer, indépendamment pour chaque cylindre, des injections parfaitement synchronisées et dosées avec précision.

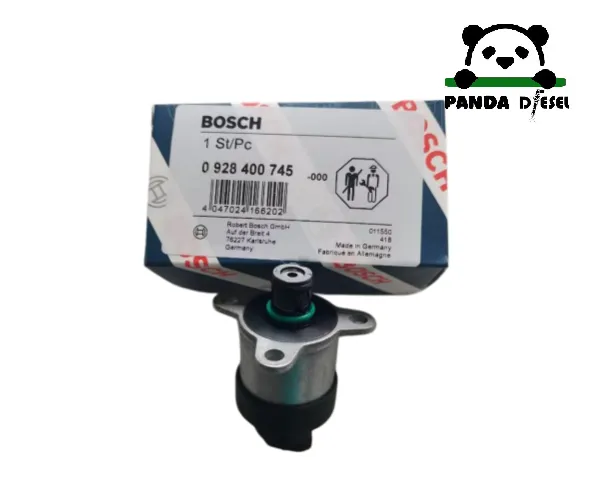

Ce qui le rend sensible : le système fonctionne avec des jeux internes de l’ordre du micron, une pression extrêmement élevée et une logique de commande électronique qui interprète les signaux des capteurs en quelques millisecondes. De petits défauts — un bec d’injecteur usé, une électrovanne de régulation de pression qui grippe, une conduite de retour partiellement bouchée — produisent des symptômes de conduite marqués, parfois spectaculaires. Et comme le même symptôme peut avoir plusieurs causes racines, un diagnostic sans données n’est qu’une coûteuse devinette.

Comment le système fonctionne — et pourquoi les pannes suivent le chemin du carburant

Comprendre le principe de fonctionnement permet de transformer l’observation des symptômes en une logique de diagnostic. Chaque panne common rail correspond à l’une des trois fonctions du système : production de pression, commande des injecteurs ou propreté du carburant.

Le circuit de fonctionnement

Logique de diagnostic

Les symptômes se rattachent presque toujours à l’une des trois branches diagnostiques :

• Montée en pression et régulation :Le système atteint‑il et maintient‑il la pression de rampe commandée ?

• Étanchéité et débit de l’injecteur :Un ou plusieurs injecteurs présentent‑ils une fuite interne ou externe excessive ?

• Qualité du carburant et entrée d’air :La contamination ou l’entrée d’air empêchent‑elles un fonctionnement stable ?

L’atelier qui commence le diagnostic en identifiant à quelle branche appartient le symptôme parvient à la cause racine bien plus rapidement que celui qui commence par changer des pièces.

Où les pannes trouvent‑elles le plus souvent leur origine

Ce qui compte dans les ateliers réels : l’usure de la pompe et la défaillance des injecteurs surviennent souvent ensemble. Les débris métalliques produits par l’usure de la pompe migrent en aval vers les injecteurs. Remplacer les injecteurs sans traiter la pompe — ou sans rincer le circuit — reproduit la panne qui nuit à la réputation de l’atelier.

Adapter les bons outils de réparation d’injecteurs common rail au travail

Schéma : configuration du système common rail montrant le chemin du carburant depuis la pompe de gavage jusqu’à la pompe HP, la rampe, les injecteurs et le circuit de retour — avec un logigramme de diagnostic en surimpression : pas de démarrage → contrôle basse pression → montée en pression de rampe → comparaison des fuites d’injecteur → décision sur la cause racine.

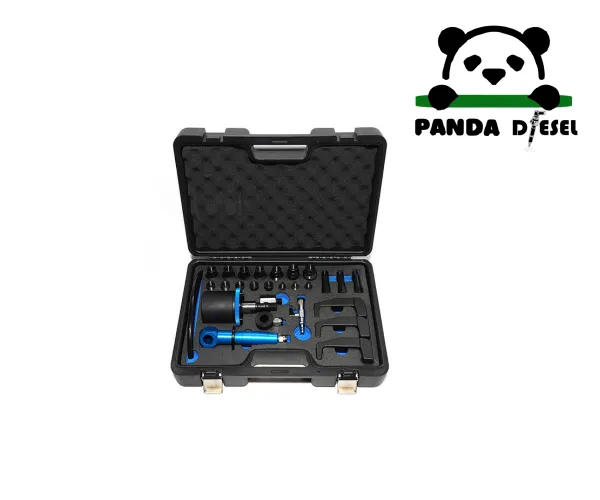

Les bonsoutils de réparation d’injecteurs common raildépendent des types de pannes que votre atelier rencontre le plus souvent. Investir dans un outillage qui ne correspond pas à votre parc et à vos injecteurs est du gaspillage ; sous‑investir dans l’outillage adapté à vos pannes les plus fréquentes augmente les retouches.

Catégories d’outils et leur rôle diagnostique

Principe de sélection :adaptez votre investissement en outillage à vos types de pannes les plus fréquents. Un atelier qui traite principalement du matériel agricole avec des pannes liées à la contamination a besoin de priorités d’outillage différentes de celui qui travaille sur des diesels légers à fort kilométrage présentant une usure d’injecteur.

Où les ateliers diesel voient-ils le plus ces pannes

Ce qu’apporte un diagnostic structuré

Ce qui rend difficile le diagnostic des systèmes common rail

Flux de travail de diagnostic étape par étape en atelier

Étape 1 — Confirmer la plainte et scanner les données

Relevez les codes défauts et, plus important encore, les données en direct : pression de rampe commandée par rapport à la pression de rampe réelle. L’écart entre ces deux valeurs est votre premier repère de branche diagnostique. Documentez la plainte en termes précis — non pas « ralenti irrégulier », mais « ralenti irrégulier au démarrage à froid en dessous de 5 °C, disparaît après 3 minutes ».

Étape 2 — Évaluer la qualité du carburant et l’état du filtre

Vidangez le séparateur filtre/eau et examinez l’échantillon. Des particules métalliques, de l’eau, un aspect trouble ou une couleur anormale réorientent immédiatement le diagnostic vers la contamination, avant tout test de pression. Cette étape prend cinq minutes et élimine les erreurs de diagnostic les plus coûteuses.

Étape 3 — Vérifier l’alimentation basse pression

Vérifiez l’entrée d’air côté aspiration — observation avec un tuyau transparent ou un voyant pendant le démarrage. Contrôlez la pression et le débit de la pompe de gavage. Une alimentation basse pression bridée ou aérée empêchera la montée en pression de la rampe indépendamment de l’état de la pompe et des injecteurs.

Étape 4 — Vérifier la montée en pression de la rampe et sa stabilité

Surveillez la pression de rampe au démarrage (atteint‑elle un niveau suffisant pour autoriser le démarrage ?) et au ralenti/en charge (tient‑elle la valeur cible commandée ?). Une pression qui monte lentement ou qui chute de manière erratique en charge indique un problème de débit de pompe, de fonctionnement de l’électrovanne de régulation de pression ou de fuite d’injecteur.

Étape 5 — Effectuer la comparaison des débits de retour des injecteurs

C’est la méthode la plus directe pour identifier une perte de pression liée aux injecteurs. Recueillez simultanément le débit de retour de chaque injecteur dans une condition définie (démarrage, ralenti ou charge). Une valeur aberrante — débit de retour nettement supérieur aux autres — identifie l’injecteur responsable de la chute de pression. C’est là que les outils de réparation d’injecteurs common rail dédiés se rentabilisent.

Étape 6 — Rechercher des débris métalliques de pompe

Si une contamination est constatée ou si une défaillance de pompe est suspectée, recherchez des débris métalliques dans le filtre à carburant et dans la rampe. La présence de débris métalliques dans le système est un point de décision : l’ensemble du circuit de carburant doit être rincé et la pompe doit être évaluée avant de finaliser toute réparation d’injecteur.

Étape 7 — Prendre la décision de réparation

Étape 8 — Vérifier et documenter après la réparation

Après réparation, vérifiez la montée en pression de la rampe, la stabilité de la pression au ralenti et en charge, la qualité des fumées et du ralenti, et effectuez un essai routier en charge. Documentez les valeurs des données de diagnostic après réparation. Cette documentation protège l’atelier en cas de retour du véhicule et démontre une démarche professionnelle au client.

Éviter les pannes répétées après réparation

FAQs

Q1 : Quelle est la cause racine la plus fréquente des pannes du système d’injection common rail ?

La contamination — eau, saleté ou débris métalliques — est la cause racine principale dans la plupart des types de véhicules et applications. Elle provient généralement du réservoir ou de l’étape de manipulation du carburant et se propage dans le système, endommageant d’abord la pompe haute pression puis les injecteurs. La réparation qui ne traite que les injecteurs endommagés sans identifier et éliminer la source de contamination échouera de nouveau.

Q2 : Comment identifier l’injecteur qui présente une fuite interne excessive ?

Une comparaison simultanée des débits de retour de tous les injecteurs, dans une condition de fonctionnement définie — démarrage, ralenti ou point de charge spécifié — est la méthode standard. Un injecteur dont le débit de retour est nettement supérieur aux autres provoque une perte de pression dans la rampe et constitue le principal suspect. Ce test nécessite desoutils de réparation d’injecteurs common railpour recueillir simultanément et avec précision les débits de retour individuels des injecteurs.

Q3 : Un seul injecteur qui fuit peut‑il empêcher le moteur de démarrer ?

Oui. Un injecteur présentant une fuite interne importante purge en continu la pression de la rampe. Selon le taux de fuite et la capacité de la pompe, la pression de rampe peut ne jamais atteindre le seuil requis pour l’ouverture des injecteurs et le déclenchement de la combustion. Le symptôme de non‑démarrage est une défaillance de pression du système, et non d’allumage — et la cause est un seul composant qu’un test de débit de retour identifie rapidement.

Q4 : Quand faut‑il suspecter une défaillance de la pompe haute pression ?

Soupçonnez la pompe quand : la pression de rampe n’arrive pas à monter malgré une alimentation basse pression adéquate confirmée ; des débris métalliques sont présents dans le filtre à carburant ; les injecteurs sont trouvés endommagés peu après une réparation précédente ; ou la pression de rampe chute progressivement en charge malgré une pression stable au ralenti. L’usure de la pompe génère les débris métalliques qui causent des dommages en cascade — traiter le symptôme (injecteurs endommagés) sans évaluer la source qu’est la pompe recrée la panne.

Q5 : Pourquoi les outils de réparation d’injecteurs common rail améliorent-ils la qualité de reconstruction ?

Les jeux internes des injecteurs se mesurent en microns. Un montage sans l’outillage approprié introduit des contraintes, un désalignement ou une contamination qui provoquent une défaillance précoce ou des performances irrégulières. Les outils de réparation d’injecteurs common rail standardisés fournissent des séquences de démontage et de remontage reproductibles, protègent les composants de précision pendant la manipulation et permettent une vérification dimensionnelle aux étapes clés du montage — réduisant ainsi la variation qui génère les retours.

Prêt à améliorer votre taux de réparation réussie dès la première intervention ?

Un servicesystème d’injection common railprofessionnel repose sur la rigueur des processus : diagnostic structuré, manipulation propre, mesure reproductible et vérification documentée. Les ateliers qui standardisent ces étapes réduisent systématiquement les pannes répétées, protègent leurs marges et bâtissent la confiance client qui génère des affaires récurrentes.

Consultez notre page d’outils de réparation d’injecteurs common rail et indiquez les types d’injecteurs que vous entretenez ainsi que vos symptômes de panne les plus fréquents pour recevoir une liste d’outils recommandés et un plan d’aménagement de poste.
